| கட்டணம் வகை: | T/T,Paypal |
| Incoterm: | FOB |
| Min. ஆணை: | 50 Piece/Pieces |
| போக்குவரத்து: | Ocean,Land,Air,Express |
| போர்ட்: | Shanghai |
மாதிரி எண்.: CQFN24A
பிராண்ட்: எக்ஸ்எல்
Place Of Origin: China
| அலகுகளை விற்பனை செய்தல் | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

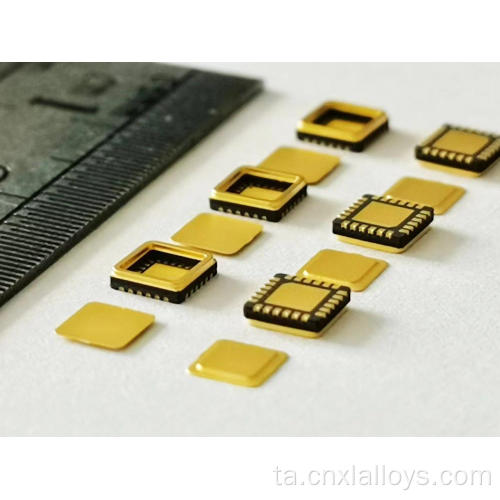

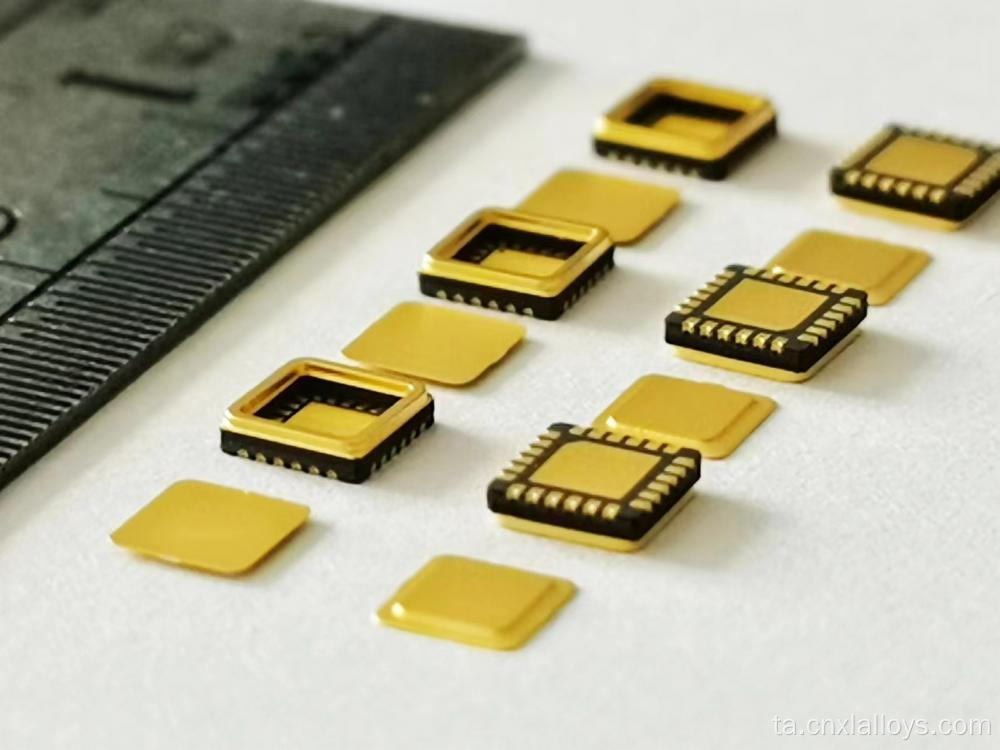

பீங்கான் குவாட் பிளாட் நோ-லீட் (சி.க்யூ.எஃப்.என்) தொகுப்பு என்பது நவீன, உயர் அதிர்வெண் மின்னணுவியல் வடிவமைக்கப்பட்ட உயர் செயல்திறன், மேற்பரப்பு-மவுண்ட் கரைசலாகும். பீங்கான் ஐசி பேக்கேஜிங்கின் இந்த மேம்பட்ட வடிவம் RFICS மற்றும் அதிவேக டிஜிட்டல் சுற்றுகளுக்கு ஒரு சிறிய, இலகுரக மற்றும் நம்பகமான அடைப்பை வழங்குகிறது. தொகுப்பின் அடிப்பகுதியில் மெட்டல் பேட்களுடன் பாரம்பரிய தடங்களை மாற்றுவதன் மூலம், CQFN மின் பாதையை வியத்தகு முறையில் குறைக்கிறது, இதன் விளைவாக குறைந்த ஒட்டுண்ணிகளுடன் சிறந்த உயர் அதிர்வெண் செயல்திறன் ஏற்படுகிறது. அதன் வலுவான பீங்கான் கட்டுமானம் சிறந்த வெப்ப மேலாண்மை மற்றும் ஹெர்மெடிக் பாதுகாப்பை வழங்குகிறது, இது மினியேட்டரைஸ் மற்றும் கோரும் பயன்பாடுகளுக்கு சிறந்த தேர்வாக அமைகிறது.
| Parameter | Specification |
|---|---|
| Available Pin Counts | 12, 16, 20, 24, 32, 40, and custom configurations |
| Typical Body Sizes | 3x3 mm, 4x4 mm, 5x5 mm, 7x7 mm |
| Typical Pitch | 0.5 mm, 0.635 mm |
| Body Material | Multilayer Alumina ($Al_2O_3$) Ceramic |
| Frequency Performance | Up to 30 GHz |
| Sealing Options | Solder sealing (hermetic) or glue sealing (non-hermetic) |
| Compliance Standard | GJS1420B-2011 (General specification for packages of semiconductor integrated circuits) |
CQFN இன் சிறந்த செயல்திறன் இதற்கான சிறந்த தேர்வாக அமைகிறது:
Q1: CQFN மற்றும் பிளாஸ்டிக் QFN க்கு என்ன வித்தியாசம்?
A1: முக்கிய வேறுபாடுகள் பொருள் மற்றும் நம்பகத்தன்மை. ஒரு CQFN ஒரு பீங்கான் உடலைப் பயன்படுத்துகிறது மற்றும் ஹெர்மெட்டிகல் சீல் வைக்கப்படலாம், இது உயர் நம்பகத்தன்மை பயன்பாடுகளுக்கு சிறந்த வெப்ப செயல்திறன் மற்றும் சுற்றுச்சூழல் பாதுகாப்பை வழங்குகிறது. ஒரு பிளாஸ்டிக் கியூஎஃப்என் அல்லாத ஹெர்மெடிக் மற்றும் பொதுவாக நுகர்வோர் மற்றும் வணிக தயாரிப்புகளில் பயன்படுத்தப்படுகிறது.
Q2: CQFN தொகுப்பு PCB க்கு எவ்வாறு கரைக்கப்படுகிறது?
A2: CQFN ஒரு நிலையான ரிஃப்ளோ சாலிடரிங் செயல்முறையைப் பயன்படுத்தி கரைக்கப்படுகிறது. சாலிடர் பேஸ்ட் பிசிபி பேட்களில் அச்சிடப்படுகிறது, கூறு மேலே வைக்கப்பட்டுள்ளது, மேலும் முழு சட்டசபை ஒரு ரிஃப்ளோ அடுப்பு வழியாக அனுப்பப்பட்டு சாலிடரை உருக்கி இணைப்புகளை உருவாக்குகிறது.
Q3: பட்டைகளின் தளவமைப்பை தனிப்பயனாக்க முடியுமா?
A3: ஆம். உங்கள் ஒருங்கிணைந்த சுற்றுகளின் குறிப்பிட்ட தேவைகளைப் பூர்த்தி செய்ய பட்டைகள், சுருதி மற்றும் மத்திய வெப்ப திண்டு அளவு மற்றும் வடிவத்தை நாங்கள் தனிப்பயனாக்கலாம்.
