மாதிரி எண்.: DIP24
பிராண்ட்: எக்ஸ்எல்
Origin: சீனா
சான்றிதழ்: ISO9001
Place Of Origin: China
| அலகுகளை விற்பனை செய்தல் | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

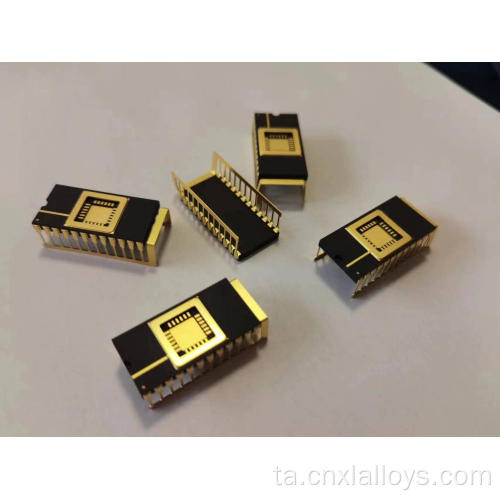

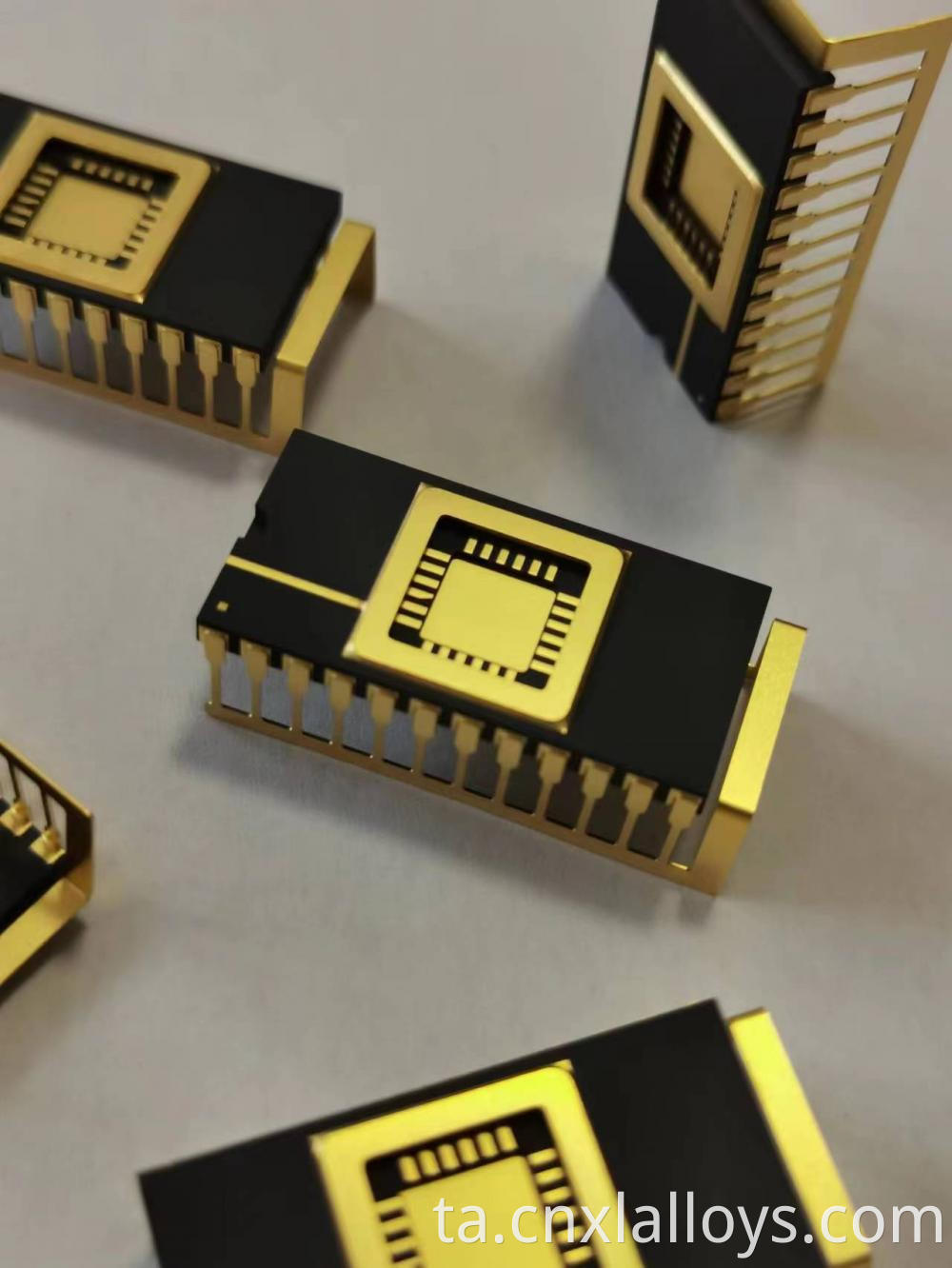

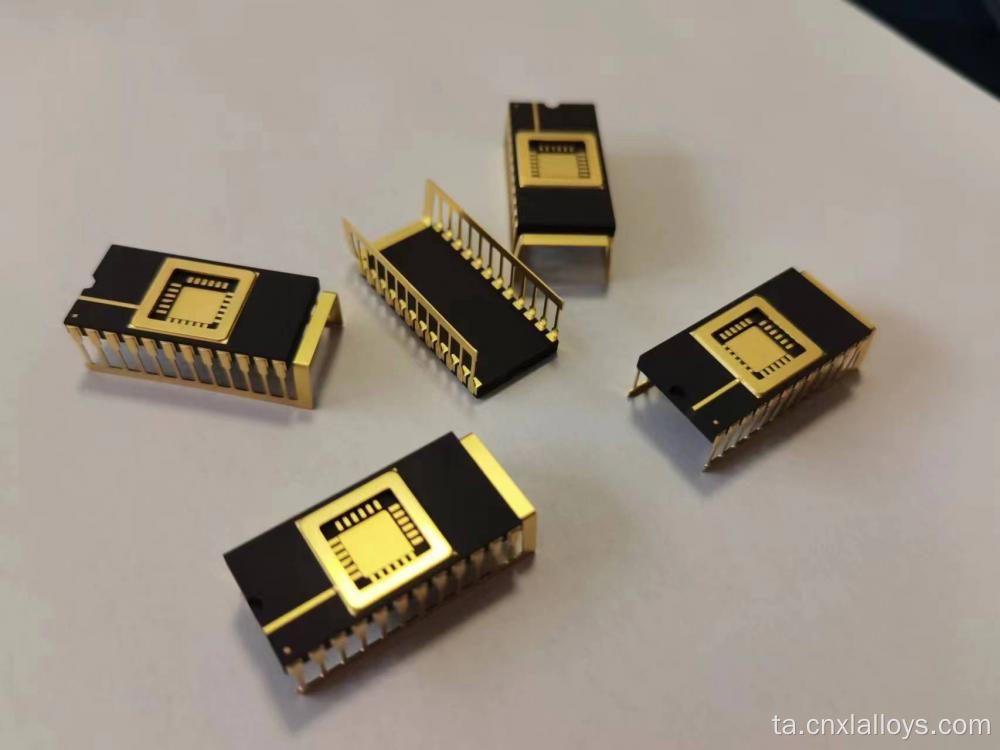

24-பின் செராமிக் டூயல் இன்-லைன் பேக்கேஜ் (CDIP) என்பது மைக்ரோகண்ட்ரோலர்கள், EPROMகள் மற்றும் பிரத்யேக இடைமுகச் சில்லுகள் போன்ற சிக்கலான ஒருங்கிணைந்த சுற்றுகளை அடைப்பதற்கான உயர்-நம்பகத் துளைத் தீர்வாகும். வலுவான பல அடுக்கு பீங்கான் உடல் மற்றும் ஹெர்மெட்டிகல் சீல் செய்யக்கூடிய வடிவமைப்புடன் கட்டப்பட்ட, CDIP-24 அதன் பிளாஸ்டிக் உடன் ஒப்பிடும்போது உயர்ந்த பாதுகாப்பு மற்றும் வெப்ப செயல்திறனை வழங்குகிறது. இது தொழில்துறை, விண்வெளி மற்றும் நீண்ட ஆயுட்கால வணிக அமைப்புகளில் பயன்பாடுகளுக்கான தொழில் தரநிலையாகும், அங்கு சாதனம் செயலிழப்பு ஒரு விருப்பமாக இல்லை. அதன் பயனர்-நட்பு வழியாக துளை வடிவமானது, முன்மாதிரி மற்றும் கள சேவைத்திறன் தேவைப்படும் அமைப்புகளுக்கு ஏற்றதாக அமைகிறது.
எங்கள் CDIP-24 தொகுப்புகள் பரிமாணங்கள் மற்றும் தரத்திற்கான கடுமையான JEDEC தரநிலைகளை கடைபிடிக்கின்றன.
| Parameter | Specification |
|---|---|
| Lead Count | 24 |
| Lead Pitch | 2.54 mm (0.100 inch) |
| Row Spacing | 15.24 mm (0.600 inch) "Wide" format |
| Body Material | Multilayer Alumina (Al₂O₃) Ceramic |
| Lead Frame Material | Kovar (Fe-Ni-Co Alloy) |
| Sealing Method | Hermetic; Parallel Seam Weld or Au-Sn Solder Seal |
| Hermeticity | Guaranteed to meet MIL-STD-883 leak rate requirements |
எங்கள் CDIP-24 இன் முக்கிய நன்மை உண்மையான ஹெர்மீடிக் சீல் ஆகும், இது ஈரப்பதம், ஈரப்பதம் மற்றும் காற்றில் உள்ள அசுத்தங்களிலிருந்து ஒருங்கிணைந்த சுற்றுகளை தனிமைப்படுத்துகிறது. இது செராமிக் ஐசி பேக்கேஜிங்கிற்கான தங்கத் தரம் மற்றும் நீண்ட கால நம்பகத்தன்மைக்கு அவசியமானது.
பீங்கான் கட்டுமானமானது IC இலிருந்து வெப்பத்தை வெளியேற்றுவதற்கு குறைந்த வெப்ப எதிர்ப்பு பாதையை வழங்குகிறது, நிலையான செயல்பாட்டை உறுதி செய்கிறது மற்றும் அதிக வெப்பம் காரணமாக செயல்திறன் சிதைவை தடுக்கிறது.
துளை-துளை வடிவமைப்பு சாக்கெட்டிங்கிற்கு ஏற்றது, இது மேம்படுத்தல்கள், பழுதுபார்ப்பு அல்லது மறு நிரலாக்கத்திற்காக (EPROM களின் விஷயத்தில்) IC ஐ எளிதாக அகற்றவும் மாற்றவும் அனுமதிக்கிறது. இது வளர்ச்சியை எளிதாக்குகிறது மற்றும் இறுதி தயாரிப்பின் ஆயுளை நீட்டிக்கிறது.
ஒரு திடமான பீங்கான் உடல் மற்றும் வலுவான உலோகத் தடங்கள் ஆகியவற்றின் கலவையானது குறிப்பிடத்தக்க இயந்திர அழுத்தம், அதிர்ச்சி மற்றும் அதிர்வு ஆகியவற்றைத் தாங்கக்கூடிய ஒரு தொகுப்பை உருவாக்குகிறது, இது கடுமையான தொழில்துறை சூழல்களுக்கு ஏற்றதாக அமைகிறது.
CDIP-24 என்பது ஒரு பரந்த அளவிலான முக்கியமான கூறுகளுக்கான பயணத் தொகுப்பாகும்:
உங்கள் குறிப்பிட்ட ஐசியின் செயல்திறனை மேம்படுத்த பல அடுக்கு செராமிக் பாடிக்குள் தனிப்பயன் உள் ரூட்டிங் மற்றும் தரை விமான இணைப்புகளை நாங்கள் வழங்க முடியும். நாங்கள் தயாரிக்கும் ஒவ்வொரு பேக்கேஜும், நம்பகத்தன்மை மற்றும் செயல்திறனுக்கான எங்களின் உயர் தரங்களைச் சந்திக்கிறதா என்பதை உறுதிப்படுத்த, கடுமையான தரச் சோதனைகளுக்கு உட்பட்டது.
Q1: 0.300" மற்றும் 0.600" அகல DIPக்கு என்ன வித்தியாசம்?
A1: இது இரண்டு வரிசை ஊசிகளுக்கு இடையே உள்ள இடைவெளியைக் குறிக்கிறது. சிறிய முள் எண்ணிக்கை DIPகள் (20 பின்கள் வரை) பெரும்பாலும் "குறுகிய" 0.300" இடைவெளியைப் பயன்படுத்துகின்றன, அதே சமயம் இந்த 24-பின் பதிப்பு போன்ற பெரிய பின் எண்ணிக்கை DIPகள் பேக்கேஜினுள் ஒரு பெரிய இறக்கத்தை ஏற்படுத்த "அகலமான" 0.600" இடைவெளியைப் பயன்படுத்துகின்றன.
Q2: UV-அழிக்கக்கூடிய EPROMகளுக்கான சாளரத்துடன் இந்தத் தொகுப்புகளை வாங்க முடியுமா?
A2: ஆம். இந்த பேக்கேஜ் பாணியானது குவார்ட்ஸ் சாளரத்தை மூடியில் ஒருங்கிணைத்து பிரபலமாக கிடைக்கிறது, இது EPROM டையை மறுபிரசுரம் செய்வதற்கு புற ஊதா ஒளி மூலம் அழிக்க அனுமதிக்கிறது. ஆர்டர் செய்யும் போது இந்த தேவையை குறிப்பிடவும்.
Q3: இந்த தொகுப்புகளை சாலிடர் செய்வதற்கான சிறந்த வழி எது?
A3: வெகுஜன உற்பத்திக்கு, அலை சாலிடரிங் மிகவும் பொதுவான மற்றும் திறமையான முறையாகும். முன்மாதிரி அல்லது பழுதுபார்க்கும் பணிக்கு, வெப்பநிலை கட்டுப்படுத்தப்பட்ட சாலிடரிங் இரும்புடன் கையேடு சாலிடரிங் செய்தபின் ஏற்றுக்கொள்ளப்படுகிறது. அவற்றின் வலுவான கட்டுமானத்தின் காரணமாக, CDIP கள் கைமுறை சாலிடரிங் செயல்முறைகளை மிகவும் பொறுத்துக்கொள்கின்றன.
