மாதிரி எண்.: CSOP28
பிராண்ட்: எக்ஸ்எல்
Place Of Origin: China
| அலகுகளை விற்பனை செய்தல் | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

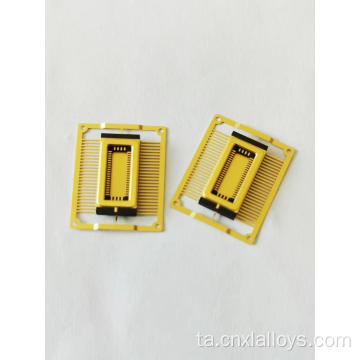

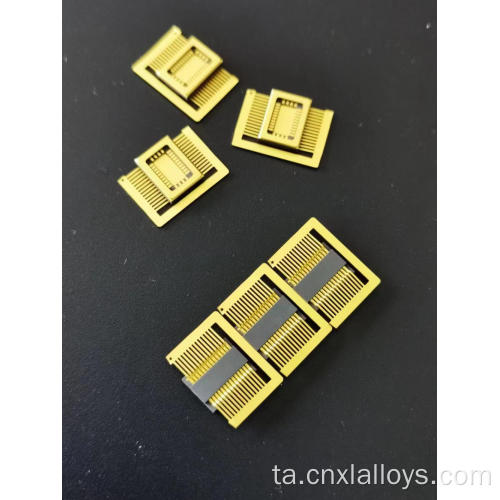

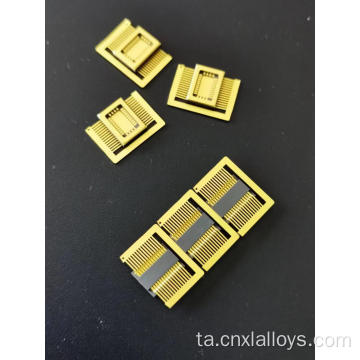

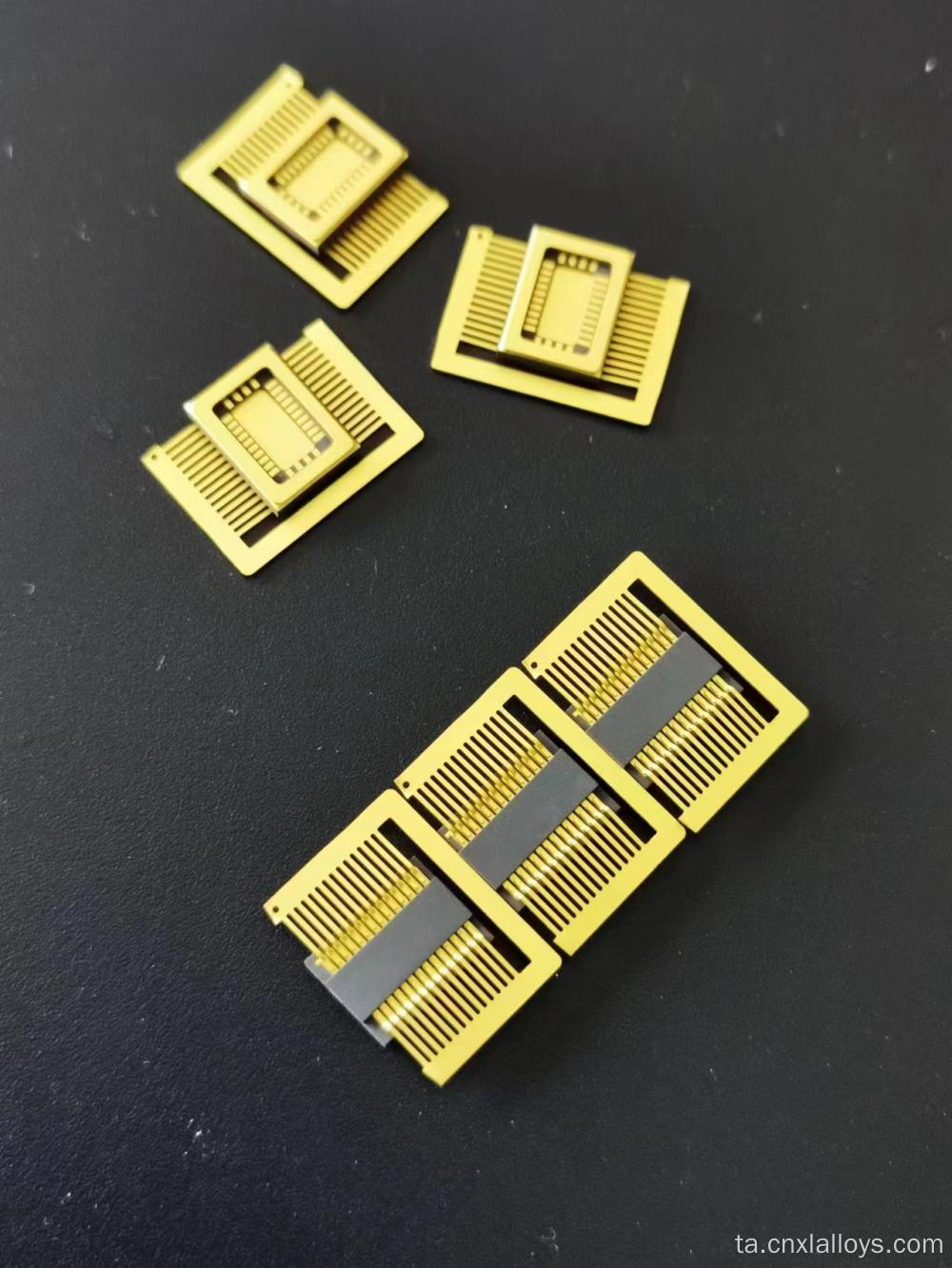

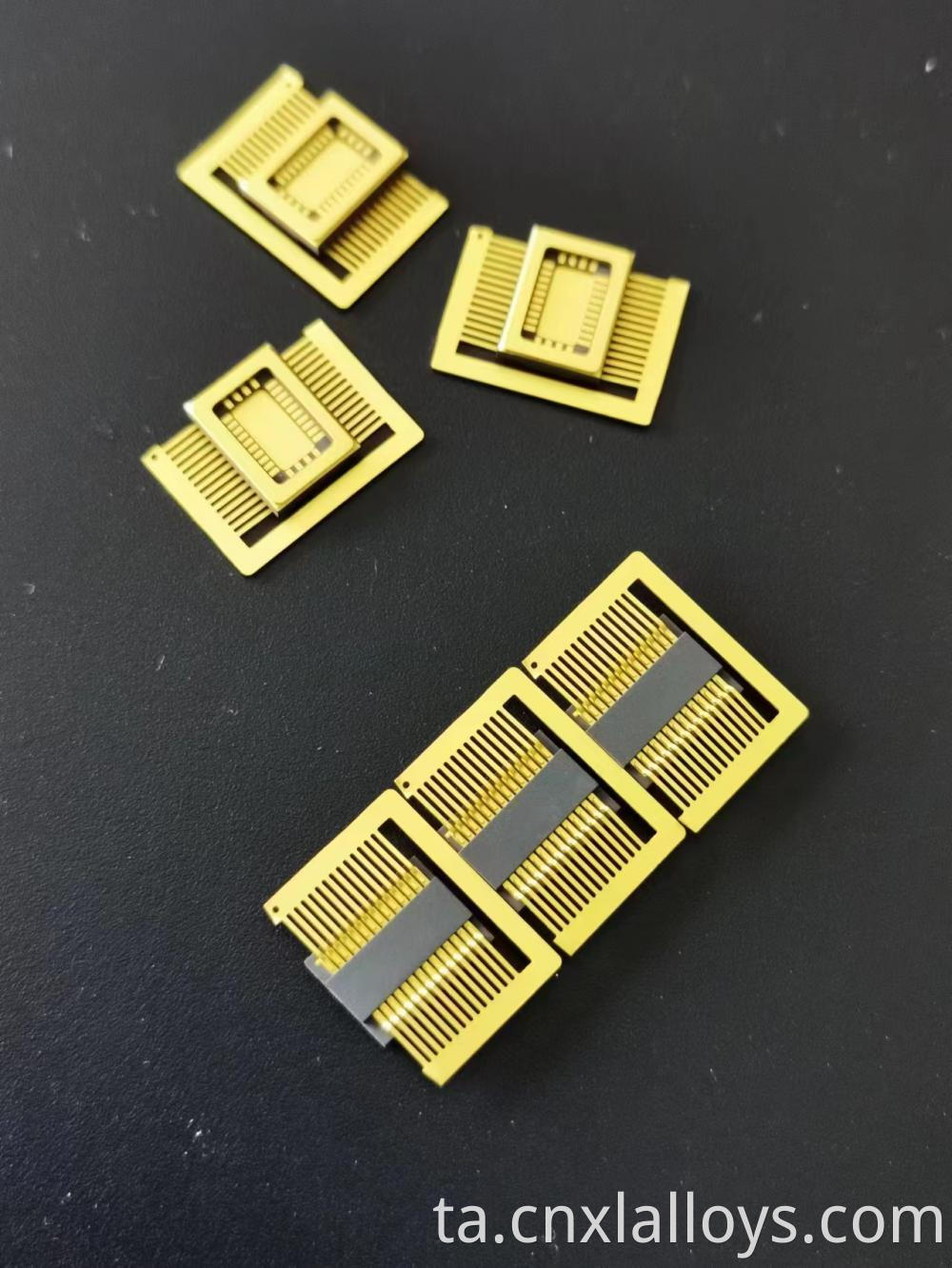

பீங்கான் சிறிய அவுட்லைன் தொகுப்பு (சிஎஸ்ஓபி) மேற்பரப்பு-ஏற்ற தொழில்நுட்பத்தின் விண்வெளி சேமிப்பு நன்மைகளை ஒரு ஹெர்மீடிக் பீங்கான் அடைப்பின் இணையற்ற நம்பகத்தன்மையுடன் ஒருங்கிணைக்கிறது. எங்கள் CSOP-28 என்பது 28-முன்னணி தொகுப்பாகும், இது உயர் செயல்திறன் கொண்ட அனலாக், கலப்பு-சமிக்ஞை மற்றும் டிஜிட்டல் ஐசிஎஸ் ஆகியவற்றிற்காக வடிவமைக்கப்பட்டுள்ளது, அவை வலுவான சுற்றுச்சூழல் பாதுகாப்பு மற்றும் சிறந்த வெப்ப நிலைத்தன்மை தேவைப்படுகின்றன. நீடித்த சாலிடர் மூட்டுகளுக்கான இணக்கமான குல்-விங் வழிவகைகள் மற்றும் பல அடுக்கு அலுமினா உடலைக் கொண்டுள்ளது, இந்த தொகுப்பு வாகன, தொழில்துறை மற்றும் தொலைத்தொடர்பு துறைகளில் விண்ணப்பங்களை கோருவதற்கான முதன்மை தேர்வாகும். இது நிலையான பிளாஸ்டிக் SOIC தொகுப்புகளில் நம்பகத்தன்மை மற்றும் செயல்திறனில் குறிப்பிடத்தக்க மேம்படுத்தலை வழங்குகிறது.
எங்கள் CSOP-28 தொகுப்புகள் துல்லியம் மற்றும் நம்பகத்தன்மைக்கு வடிவமைக்கப்பட்டுள்ளன.
| Parameter | Specification (Model: CSOP28C) |
|---|---|
| Lead Count | 28 |
| Lead Pitch | 0.635 mm |
| Body Material | Multilayer Alumina (Al₂O₃) Ceramic |
| Lead Material / Finish | Kovar / Gold (Au) over Nickel (Ni) |
| Die Cavity Dimensions (A x B) | 10.39 mm x 6.39 mm |
| Overall Dimensions (C x D) | 12.56 mm x 8.68 mm |
| Package Thickness | 1.4 mm |
| Sealing Method | Au-Sn Solder Seal |
| Hermeticity | Meets MIL-STD-883 requirements |
சிறிய அவுட்லைன் மற்றும் சிறந்த சுருதி அதிக அடர்த்தி கொண்ட பிசிபி தளவமைப்புகளை அனுமதிக்கின்றன, இது ஒரு சிறிய தயாரிப்பு தடம் டிப்ஸ் போன்ற துளை தொகுப்புகளுடன் ஒப்பிடும்போது அதிக செயல்பாட்டை செயல்படுத்துகிறது.
ஒரு உண்மையான ஹெர்மெடிக் முத்திரையை அடைவதற்கான திறன் வெப்பநிலை உச்சநிலை, ஈரப்பதம் அல்லது ரசாயனங்களை வெளிப்படுத்துதல், வாகன எலக்ட்ரானிக்ஸ் பேக்கேஜிங்கில் ஒரு முக்கிய தேவை, கடுமையான சூழல்களில் செயல்படும் பயன்பாடுகளுக்கு CSOP ஐ சிறந்ததாக ஆக்குகிறது.
இணக்கமான "குல்-விங்" தடங்கள் பீங்கான் தொகுப்புக்கும் பி.சி.பி.க்கு இடையில் தெர்மோ-மெக்கானிக்கல் அழுத்தத்தை உறிஞ்சுவதற்காக வடிவமைக்கப்பட்டுள்ளன, சாலிடர் கூட்டு சோர்வைத் தடுக்கிறது மற்றும் ஆயிரக்கணக்கான வெப்பநிலை சுழற்சிகள் மூலம் நீண்டகால நம்பகத்தன்மையை உறுதி செய்கிறது.
அலுமினா பீங்கான் உடல் ஒருங்கிணைந்த சுற்றுவட்டத்திலிருந்து பிசிபிக்கு வெப்பத்தை திறம்பட நடத்துகிறது, இது துல்லியமான பெருக்கிகள் மற்றும் மின்னழுத்த குறிப்புகள் போன்ற வெப்ப உணர்திறன் கூறுகளுக்கான நிலையான செயல்திறனை உறுதி செய்கிறது.
CSOP என்பது உயர் செயல்திறன் கொண்ட IC களின் பரந்த அளவிலான பல்துறை தொகுப்பாகும்:
எங்கள் CSOP கள் முதிர்ந்த மல்டி-லேயர் பீங்கான் செயல்முறையை (HTCC) பயன்படுத்தி தயாரிக்கப்படுகின்றன. ஒவ்வொரு தொகுப்பும் நமது துல்லியமான தரங்களை பூர்த்தி செய்வதை உறுதி செய்வதற்காக, ஒவ்வொரு இடமும் கடுமையான தரக் கட்டுப்பாட்டுக்கு உட்பட்டது.
Q1: ஒரு நிலையான பிளாஸ்டிக் SOIC தொகுப்பின் மீது CSOP இன் முக்கிய நன்மை என்ன?
A1: முதன்மை நன்மை நம்பகத்தன்மை. ஒரு சி.எஸ்.ஓ.பி ஹெர்மெட்டிகல் சீல் வைக்கப்படலாம், இது ஈரப்பதத்திற்கு உட்பட்டது, இது பிளாஸ்டிக் தொகுப்புகளுக்கு ஒரு பெரிய தோல்வி பொறிமுறையாகும். கூடுதலாக, பீங்கான் உடல் சிறந்த வெப்ப செயல்திறனை வழங்குகிறது. இது நீண்டகால நம்பகத்தன்மை முக்கியமான எந்தவொரு பயன்பாட்டிற்கும் CSOP தேர்வாக அமைகிறது.
Q2: CSOP தொகுப்புகளை சாலிடரிங் செய்வதற்கான சிறந்த நடைமுறைகள் யாவை?
A2: நிலையான SMT ரிஃப்ளோ சாலிடரிங் செயல்முறைகளைப் பயன்படுத்தி CSOP க்கள் கூடியிருக்க வேண்டும். தொகுப்பை அதிகப்படியான வெப்ப அழுத்தத்திற்கு உட்படுத்தாமல் உயர்தர சாலிடர் மூட்டுகளை உறுதிப்படுத்த சாலிடர் பேஸ்ட் உற்பத்தியாளர் பரிந்துரைத்தபடி கட்டுப்படுத்தப்பட்ட ரிஃப்ளோ சுயவிவரத்தைப் பயன்படுத்துவது முக்கியம். சாலிடர் கூட்டு தரத்திற்கு பிந்தைய பிரதிபலிப்பை சரிபார்க்க காட்சி அல்லது தானியங்கி ஆப்டிகல் ஆய்வு (AOI) பயன்படுத்தப்பட வேண்டும்.
Q3: பிற முள் எண்ணிக்கைகள் மற்றும் உடல் அளவுகள் கிடைக்குமா?
A3: ஆம். SOP பாணியில் பீங்கான் தொகுப்புகளின் பரந்த குடும்பத்தை நாங்கள் வழங்குகிறோம், முள் எண்ணிக்கைகள் 4 முதல் 56 வரை மற்றும் பல்வேறு உடல் அகலங்கள் மற்றும் முன்னணி பிட்சுகள். உங்கள் குறிப்பிட்ட தேவைகளைப் பூர்த்தி செய்ய தனிப்பயன் கால்தடங்களையும் நாங்கள் உருவாக்கலாம்.
